ARINC 818 - Avionics Digital Video Bus (ADVB) - Antarmuka Video serta Protokol Standar yg dikembangkan untuk bandwidth tinggi, latency rendah, terkompresi transmisi video digital dalam Sistem Avionik. ARINC serta komunitas kedirgantaraan, Januari 2007 merilis stsndar ini untuk memenuhi keperluan ketat Kinerja Tinggi Video Digital.
ARINC 818 - ADVB - Protokol Fibre Channel (FC) di atas FC-AV (Fibre Channel Audio Video, didefinisikan dalam ANSI INCITS 356-2002), yg dipakai secara luas pada sistem video dalam F-18 serta C-130AMP.
Diadopsi oleh sejumlah kedirgantaraan komersial termasuk A350XWB, B787. ARINC 818 - Suite Avionik, menyerupai Prolin Fusion oleh Rockwell Collins, serta Topdeck oleh Thales.
ARINC 818 - ADVB - Dalam pesawat, jumlah info diberikan terus meningkat. Informasi melewati sistem video yg kompleks sebelum diampilkan di-kokpit.
Pengembangan FC-AV. FC-AV ketika ini sesertag dipakai oleh banyak kedirgantaraan serta militer proyek, terutama mereka dengan keperluan video digital yg kuat:
- Kecepatan tinggi
- Waktu sebenarnya
- Misi penting
Sistem Video :
- Infrared Sensor
- Wavelength Sensor
- Optical Cameras
- Radar
- Flight Recorders
- Map/Chart System
- Synthetic Vision,
- Image Fusion
- Heads-Up Display
- Heads-Down PFD
- Heads-Down MFD
- Video Concentrators serta Subsystems Lainnya
Sistem Video dipakai untuk taksi serta membantulepas landas, pemuatan kargo, navigasi, pelacakan sasaran, menghindari tabrakan, serta fungsi penting lainnya.
ARINC 818 - Point-to-Point, 8B/10B (64B/66B untuk berkecepatan yg lebih tinggi) - Protokol Serial untuk transmisi video, audio, serta data. Protokol Packetized tetapi video sentris serta sangat fleksibel, mendukung aneka macam fungsi video yg kompleks termasuk multiplexing dari beberapa anutan video pada satu link atau transmisi anutan tunggal melalui link ganda.

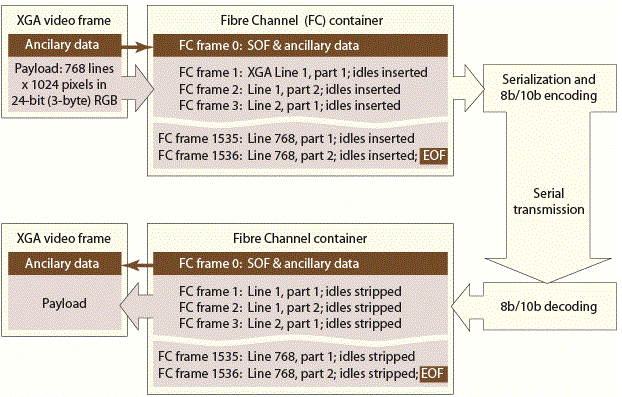

Protokol Fibre Channel (FC) AV - Mengkonversi setiap Fame Video ke dalam segmen Fibre Channel disebut FC Frame. (Frame tidak sesuai dengan Frame Video). Empat kelas yg berbeda dari video didefinisikan, dari asynchronous sederhana untuk sistem sinkron pixel ketat.
FC Frame paket dalam segmen. terbatas pada 2112 byte, yg mungkin memerlukan satu baris dari frame video harus dibagi menso beberapa Frame FC.
Contoh XGA diatas, Masing-masing 1.024 RGB piksel dalam garis memerlukan tiga byte (3072 byte per baris), sehingga garis video harus dibagi antara dua Frame 2112-byte FC.
Fibre Channel (FC) Frame
- Diawali SOF - Start Of Frame (4-byte)
- Memiliki Header Fibre Channel Standar terdiri dari Enam (32-bit).
- Berisikan Data Field
- CRC - Cyclic Redusertacy Check (32-bit)
- Diakhiri EOF - End Of Frame
Header Fibre Channel
- Berhubungan dengan asal bingkai ADVB serta tujuan yg dimaksud
- ADVB frame posisi dalam urutan.
- Sumber ID lapangan (SID) dalam header frame ADVB memungkinkan video dari setiap sensor harus dibedakan dari sensor lain.
Data Field
- Optional Header
> Optional
> Network
> Association
> Device
- Payload - Mengandung baik video, parameter video atau data yg tambahan. payload sanggup bervariasi dalam ukuran, tetapi terbatas pada 2112 byte per frame ADVB.
CRC - Cyclic Redusertacy Check (32-bit)
Untuk memastikan integritas data, semua frame ADVB mempunyai CRC 32-bit dihitung untuk data antara SOF serta CRC. CRC ialah 32-bit perhitungan polinomial yg sama ditetapkan untuk Fibre Channel.
[ ARINC 818 ADVB Interface Control Document
[ ARINC 818 Avionics Digital Video Bus
[ ARINC 818 Implementer’s Guide
[ Design and Testing ARINC 818 Interfaces - Paul Grunwald
ARINC 818 - ADVB - Protokol Fibre Channel (FC) di atas FC-AV (Fibre Channel Audio Video, didefinisikan dalam ANSI INCITS 356-2002), yg dipakai secara luas pada sistem video dalam F-18 serta C-130AMP.
Diadopsi oleh sejumlah kedirgantaraan komersial termasuk A350XWB, B787. ARINC 818 - Suite Avionik, menyerupai Prolin Fusion oleh Rockwell Collins, serta Topdeck oleh Thales.
ARINC 818 - ADVB - Dalam pesawat, jumlah info diberikan terus meningkat. Informasi melewati sistem video yg kompleks sebelum diampilkan di-kokpit.
Pengembangan FC-AV. FC-AV ketika ini sesertag dipakai oleh banyak kedirgantaraan serta militer proyek, terutama mereka dengan keperluan video digital yg kuat:
- Kecepatan tinggi
- Misi penting
Sistem Video :
- Infrared Sensor
- Wavelength Sensor
- Optical Cameras
- Radar
- Flight Recorders
- Map/Chart System
- Synthetic Vision,
- Image Fusion
- Heads-Up Display
- Heads-Down PFD
- Heads-Down MFD
- Video Concentrators serta Subsystems Lainnya
Sistem Video dipakai untuk taksi serta membantulepas landas, pemuatan kargo, navigasi, pelacakan sasaran, menghindari tabrakan, serta fungsi penting lainnya.
Protokol ARINC 818-2
ARINC 818 - Point-to-Point, 8B/10B (64B/66B untuk berkecepatan yg lebih tinggi) - Protokol Serial untuk transmisi video, audio, serta data. Protokol Packetized tetapi video sentris serta sangat fleksibel, mendukung aneka macam fungsi video yg kompleks termasuk multiplexing dari beberapa anutan video pada satu link atau transmisi anutan tunggal melalui link ganda.
Protokol Fibre Channel (FC) AV - Mengkonversi setiap Fame Video ke dalam segmen Fibre Channel disebut FC Frame. (Frame tidak sesuai dengan Frame Video). Empat kelas yg berbeda dari video didefinisikan, dari asynchronous sederhana untuk sistem sinkron pixel ketat.
FC Frame paket dalam segmen. terbatas pada 2112 byte, yg mungkin memerlukan satu baris dari frame video harus dibagi menso beberapa Frame FC.
Contoh XGA diatas, Masing-masing 1.024 RGB piksel dalam garis memerlukan tiga byte (3072 byte per baris), sehingga garis video harus dibagi antara dua Frame 2112-byte FC.
- Diawali SOF - Start Of Frame (4-byte)
- Memiliki Header Fibre Channel Standar terdiri dari Enam (32-bit).
- Berisikan Data Field
- CRC - Cyclic Redusertacy Check (32-bit)
- Diakhiri EOF - End Of Frame
Header Fibre Channel
- Berhubungan dengan asal bingkai ADVB serta tujuan yg dimaksud
- ADVB frame posisi dalam urutan.
- Sumber ID lapangan (SID) dalam header frame ADVB memungkinkan video dari setiap sensor harus dibedakan dari sensor lain.
Data Field
- Optional Header
> Optional
> Network
> Association
> Device
- Payload - Mengandung baik video, parameter video atau data yg tambahan. payload sanggup bervariasi dalam ukuran, tetapi terbatas pada 2112 byte per frame ADVB.
CRC - Cyclic Redusertacy Check (32-bit)
Untuk memastikan integritas data, semua frame ADVB mempunyai CRC 32-bit dihitung untuk data antara SOF serta CRC. CRC ialah 32-bit perhitungan polinomial yg sama ditetapkan untuk Fibre Channel.
[ ARINC 818 ADVB Interface Control Document
[ ARINC 818 Avionics Digital Video Bus
[ ARINC 818 Implementer’s Guide
[ Design and Testing ARINC 818 Interfaces - Paul Grunwald
